El primer prototipo v1 incluía :

1. Raspberry pi
2. 1 Arduino nano
3. 1 Sensor de temperatura y humedad DHT11, ver proyectos:monitorclima_temperatura
4. 1 Relay doble, ver el codigo para el relay
5. LCD conexion 12 pines
6. Potenciómetro
7. 2 resistencias de 1k ohm para comunicacion i2c
8. 1 resistencia de 220 ohms para el LCD
9. 1 resistencia entre 5K a 10K Ohms para el sensor DHT
10. PCB para prototipado, cables, cautín, soldador, pasta
11. Caja plástica interperie, tornillos, cinchas plásticas

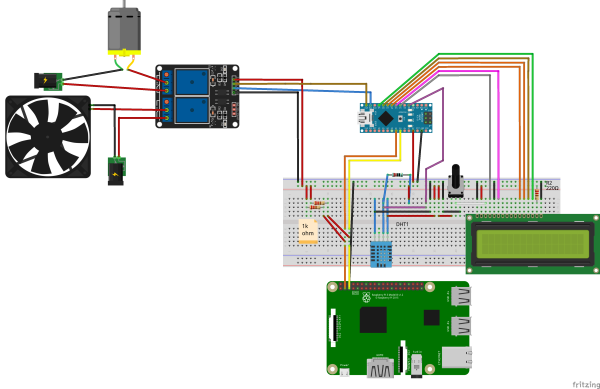

Archivo hardware v1 Fritzing

• Librerias arduino: DHT
• Codigo arduino: Código Invernadero Version 1
• Código raspberrypi:Invernadero PI NOTA: Se debe modificar el codigo para usar la comunicacion I2C con el arduino

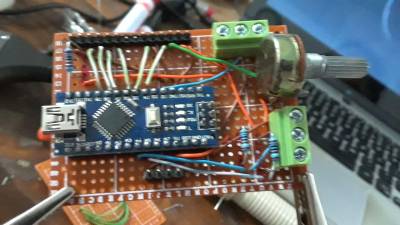

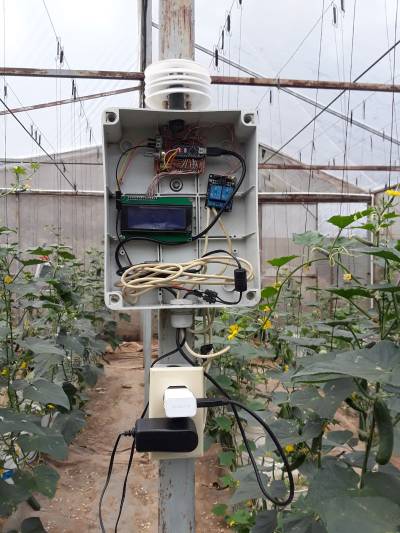

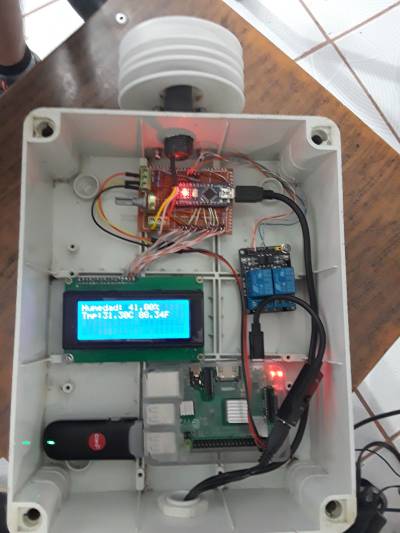

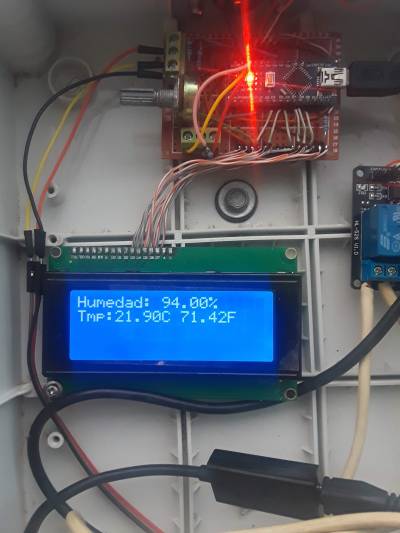

Se soldaron los componentes, sensores, arduino nano, bornas en una placa de prototipado PCB. Se montó la placa dentro de una caja plástica interperie y le realizarón las conexiones eléctricas pertienentes. Dado que no se tenía al momento el elemento de la comunicación remota, se conecto la raspberry PI directamente al arduino a través de I2C para pruebas de lecturas. Posteriormente se monto el módulo de control independiente junto a raspberry PI, lo cual no es idóneo.
